Fábrica de Engarrafamento de Bacardi

Arquiteto
Engenheiro
Luis Torres Landa
Ano de Construção
1958-1960
Localização
Cuautitlán, México
Algumas partes deste artigo foram traduzidas usando o mecanismo de tradução do Google. Entendemos que a qualidade desta tradução não é excelente e estamos trabalhando para substituí-los com traduções humanas de alta qualidade.

Introdução

Em 1960, Félix Candela Outeriño estava no comando dos negócios da família e Covers ALA e gostava de um sucesso profissional reconhecido, começando a ganhar fama como estimador e executor de estruturas de concreto armado do escudo, também chamados de “conchas” ou “conchas ”

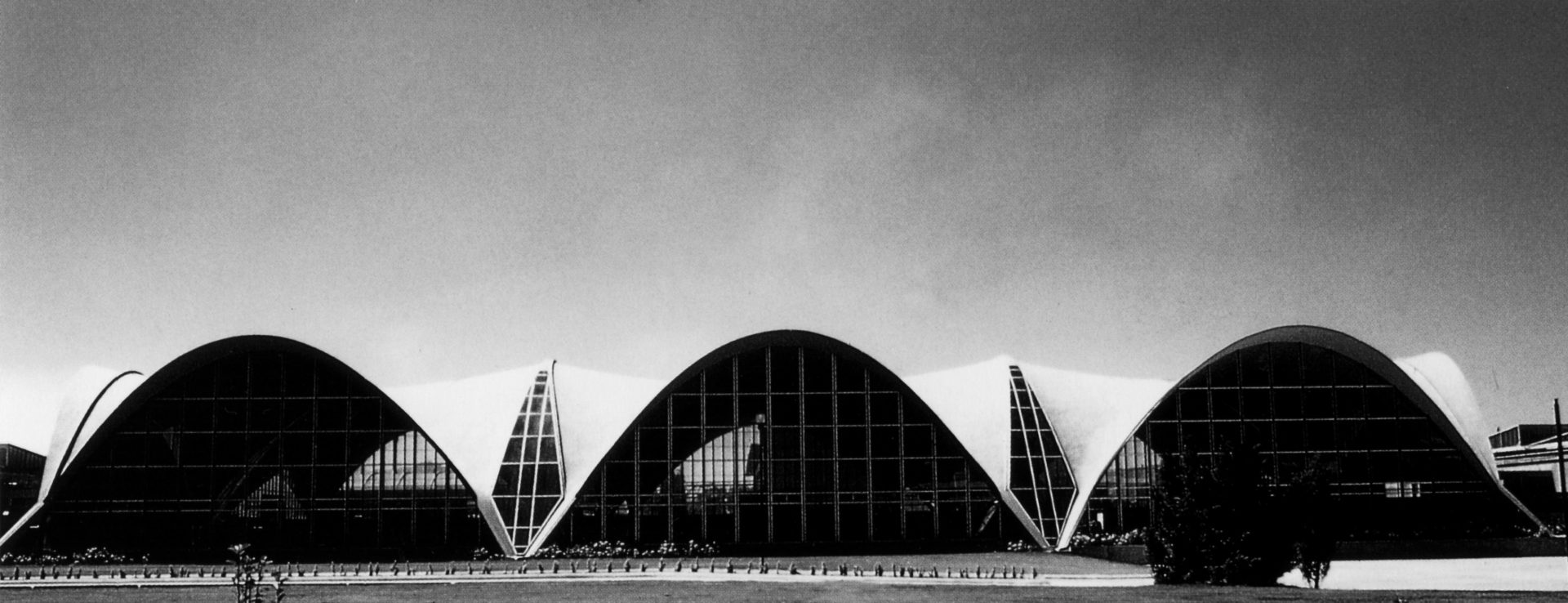

Um dos maiores e mais espetaculares, abóbadas de arestas com bordas livres construídas pela por coberturas Ala foram a fábrica de engarrafamento Bacardi, feita pela única obra de Mies van der Rohe neste país, os Escritórios Bacardi na Cidade do México.

Inicialmente apenas três cúpulas foram construídos, somando em 1971, em uma segunda fase, três do mesmo tamanho e tipo, cuja supervisão foi fornecido pelos irmãos arquiteto. O plano original previa expansão de até nove abóbadas e Candela construiu a fundação para uma tal concepção

Na mesma fábrica, o arquiteto executou outros prédios auxiliares que foram ofuscados pelo espetáculo da planta de engarrafamento, mas também trazem a marca das estruturas industriais característicos de seu autor.

Localização

A fábrica de engarrafamento foi construído ao lado do prédio administrativo da marca, desenhado por Mies, em uma área industrial da Região Metropolitana da Cidade do México, Cuautitlán.

Conceito

O que o levou para Félix Candela para desenhar desta forma a fábrica Bacardi foi Lambert Airport Terminal-St. Louis, realizado em 1956 por Minoru Yamasaki e Anton Tedesko. Este terminal é composto de três abóbadas cilíndricas arqueadas de reforço ao longo dos bordos e nervuras de reforço nas extremidades. Candela encontrou a forma geral do Terminal do Aeroporto San Luis atraente, mas eu pensei que as costelas ao longo das bordas eram muito pesadas. Determinado a usar a próxima chance que eu tenho “, para mostrar que o terminal do aeroporto poderia ser feito de forma simples, mais elegante.” Ele encontrou a oportunidade com Rum Bacardi fábrica em Cuautitlan, México, concluída em 1960 Candela.

Espaços

Os seis grandes “hypars” Luz de poupança de 30 metros, formando duas grandes baías que cobrem mais de 5.000 metros quadrados.

Cada cúpula se âncora ao piso de forma diagonal

Fábrica de engarrafamento compreende seis cúpulas esféricas lenço colocados em pares, formando três fileiras de forma quadrada. Cada um dos quais está limitado por quatro arcos parábolas que estão ancoradas ao solo na diagonal. Perímetro arcos não tem uma rigidez concha numa direção perpendicular ao seu plano e da sua linha de pressão não coincidir com a curva de fronteira, de modo que os arcos de borda ser capazes de absorver e transmitir as cargas através das forças tangenciais. Candela argumentou que “se tivermos bordas livres, devemos ter algumas arestas internas ou arestas que chegam ao chão por linhas inclinadas (em uma estrutura simétrica), ou todas as outras arestas rigidamente fixados aos elementos estruturais capazes de suportar forças em qualquer direção ”

Formando as junções espessas encontra essas cúpulas são cobertos com incrustações de vidro e permitindo a passagem de luz, como os grandes arcos que delimitam a praça.

Descrição

O engarrafamento é a construção de todo eixo da planta e seu projeto Candela provou ser um digno seguidor do funcionalismo Mies van der Rohe fornecidos através da reinterpretação criativa e engenhosidade matemática.

Todos os espaços estão equipados com ventilação e luz natural, sem afetar os processos de produção, desde que o sol não penetra diretamente a qualquer hora do dia, graças à orientação cuidadosa da estrutura. Os tetos para cima e para baixo, mergulhando em suspensão milagrosa, causando uma atmosfera quase religiosa: 12 m de altura, janelas amplas e curvas sinuosas. Não sei se isso aconteceu, mas o telhado do engarrafador evoca uma vibração, tão grande e concreto que poderia ser apenas um morcego, o emblema da empresa.

Estrutura

Abóbadas

A capa original do engarrafador foi composta por três abóbadas hypars, ( paraboloide hiperbólicos), as margens adjacentes quatro centímetros de espessura e 2,50 metros de tetos babados para baixo os lados. Quatro clarabóias preencher as lacunas entre depósitos adjacentes e no final da quadratura a estrutura, mas não fornecem suporte suficiente para as tampas das escotilhas.

Bacardi reservatórios que não estão em contacto directo com a base, cada um dos quatro cantos é suportado numa perna, que transfere as cargas para as cúpulas de fundação, o que, por sua vez, o peso de descarga verticalmente no chão. Aço laços conectar a base para suportar as forças horizontais, estes reforços são completamente escondido da vista, tanto dentro como fora.

Estes feixes de V, Candela utilizado em todas as abóbadas. Mais reforços são colocados sobre as arestas que permitem que a espessura da casca de expressão completa.

Os arcos estão localizados directamente sobre as paredes de vidro, para assegurar que, no caso de cargas de vento concha inesperado é suficientemente rígida para não permitir o movimento dos cristais. Da mesma forma, os quadros reforço reforços estão ligados às clarabóias cúpulas que os cercam.

Construção

As três primeiras abóbadas foram construídas conjuntamente

Três abóbadas foram construídos planta simultaneamente para economizar custos e recorreu Candela paraboloide forma hiperbólica em que permite a utilização de uma cofragem recta.

Embora as tensões nos reservatórios são pequenos e o reforço de aço não era necessário, foi utilizado por razões estruturais, para manter concreto molhado no lugar em superfícies íngremes e para abordar outras questões práticas, tais como os efeitos da mudanças de temperatura.

A principal contribuição de Candela no campo de quadros estruturais eram em forma de concha, gerada a partir hypars ( paraboloide hiperbólicos), também conhecido como “guarda-chuva”. Os edifícios são funcionais, com base geométrica para seus baixos custos de materiais. Também gerou um estilo gótico sui generis, uma característica marcante de sua arquitetura.

Materiais

Na construção da fábrica de engarrafamento foi utilizado principalmente em cofres de concreto armado, estruturas e de metal e grandes janelas que permitem a planta de desfrutar de muita luz natural.

Para a preparação da cofragem, que cobrem a superfície em forma foram utilizadas ripas de madeira em linha reta. Também molduras de madeira foram implantados na cofragem, que criou uma rede em que o concreto é derramado e uma vez que ele se chocou foram removidos.
