Ginásio Nacional de Tóquio

Arquiteto
Engenheiro
Yoshikatsu Tsuboi, Uichi Inue
Ano de Construção
1961-1964
Localização
Tóquio, Japão
Algumas partes deste artigo foram traduzidas usando o mecanismo de tradução do Google. Entendemos que a qualidade desta tradução não é excelente e estamos trabalhando para substituí-los com traduções humanas de alta qualidade.

Introdução

Pela primeira Olimpíada na Ásia, o Ministério da Educação encomendou Kenzo Tange uma “arquitetura assinatura”, um edifício notável utilizável facilidade não apenas como funcional, mas ao mesmo tempo como o marketing visual de um país em progresso econômico.

Desde 1961, o arquiteto, em estreita colaboração com os engenheiros e Uichi Inue Yoshikatsu Tsuboi, projetado dois ginásios espetaculares em Yoyogi Park, em Tóquio, que se destacam e são o principal nó do conjunto olímpico. O resultado principal do projeto é um elegante edifício com um perfil majestoso que se tornou uma obra emblemática da arquitetura moderna.

Localização

O complexo olímpico também é conhecido como Yoyogi National Gymnasium, uma vez que está localizado ao lado do parque que leva seu nome e é um renomado área verde Tóquio, visitado por sediar a Meiji Shinto Shrine e estar ao lado da estação de Harajuku. Seu E 2-1-1 Jinnan, Shibuya-ku, Tokyo, Japão.

Conceito

O principal ginásio evoca uma tenda do deserto, visto à distância, mas também se assemelha a um pagode japonês, enquanto lembra-se claramente a pequena concha de um caracol.

Estética

Estética construtivas suspenso conchas projetado por Felix Candela no México, Mathew Nowicki em Raleigh, Carolina do Norte ou Le Corbusier no Philips Pavilion na Expo 1958, em Bruxelas, é reinterpretado por Tange em ambos edifícios, embora o arquiteto não se refere apenas a este modelo de arquitetura na década de sessenta, mas reafirma a sua vontade estética inclinando-se em favor do efeito plástico de sua obra, embora depois de quatro décadas continua a fascinar os críticos internacionais, longe de lógica construtiva, uma vez que “academias” não são conhecidos por serem um conchas otimizados, mas por uma idéia estética sublime.

Espaços

  • A Grande ginásio

O Grande Olympic National Gymnasium contém um conversível piscina pista de patinação e é aí que reside a pista principal.

O acesso ao site é chamativo e impressionante e são precedidas por pequenas praças de desportos pré parque lobbies de servir.

  • O Pequeno ginásio

Esse estádio é casa de campo para o basquetebol e outros jogos de bola.

Nesta fase de forma circular, a pista está deslocado do círculo formado pelas bancadas, dando-lhe uma forma que se assemelha a um “caracol”, é reforçado pela mudança na direção oposta anel de distribuição fora. A disposição destas plantas foi feita tendo em conta o movimento do público, tanto na entrada e no interior posterior distribuição.

Estrutura

Cables de acero tensado

O projeto estrutural inovador Tange cria curvas amplas e nítidas que parecem cobrir esforço de dois grandes arame de suporte central, a superfície dos estádios. Seu teto dinâmica e materiais ásperos formam um dos perfis de construção mais emblemáticos do mundo.

  • O Grande ginásio

O telhado da Grande Academia é semelhante à estrutura das pontes suspensas em suspensão. Neste caso, o telhado é suportado por postes de aço ancorados em duas placas de concreto, que apertam e, simultaneamente, permitir que permanecem penduradas por fios de aço que formam o pré-esforço de espessura da catenária.

Para formar o telhado, Tange junta da catenária com a parte superior das bancadas, como se fossem duas asas, reduzindo assim a imagem pesada do grande edifício.

Uma fase espiral, em que dois arcos circulares com diferentes raios e em que as extremidades dos dois crescentes opostos pontiagudos, criar uma impressão visual que lembra de uma loja. Esta forma é repetida no design contemporâneo de algumas igrejas, como a nova Basílica de Guadalupe, dez anos mais tarde projetado por Pedro Ramírez Vázquez na Cidade do México.

Cobertura con estructura laminar

Tange recorreu a uma combinação de parábola e hipérbole, côncava e convexa de cada vez, entre a curvatura dos cabos de tensão e os suportes, criando uma cobertura elegante e graciosa, enquanto o olho do observador é sempre diferente a partir de qualquer ângulo que você olhar para ele.

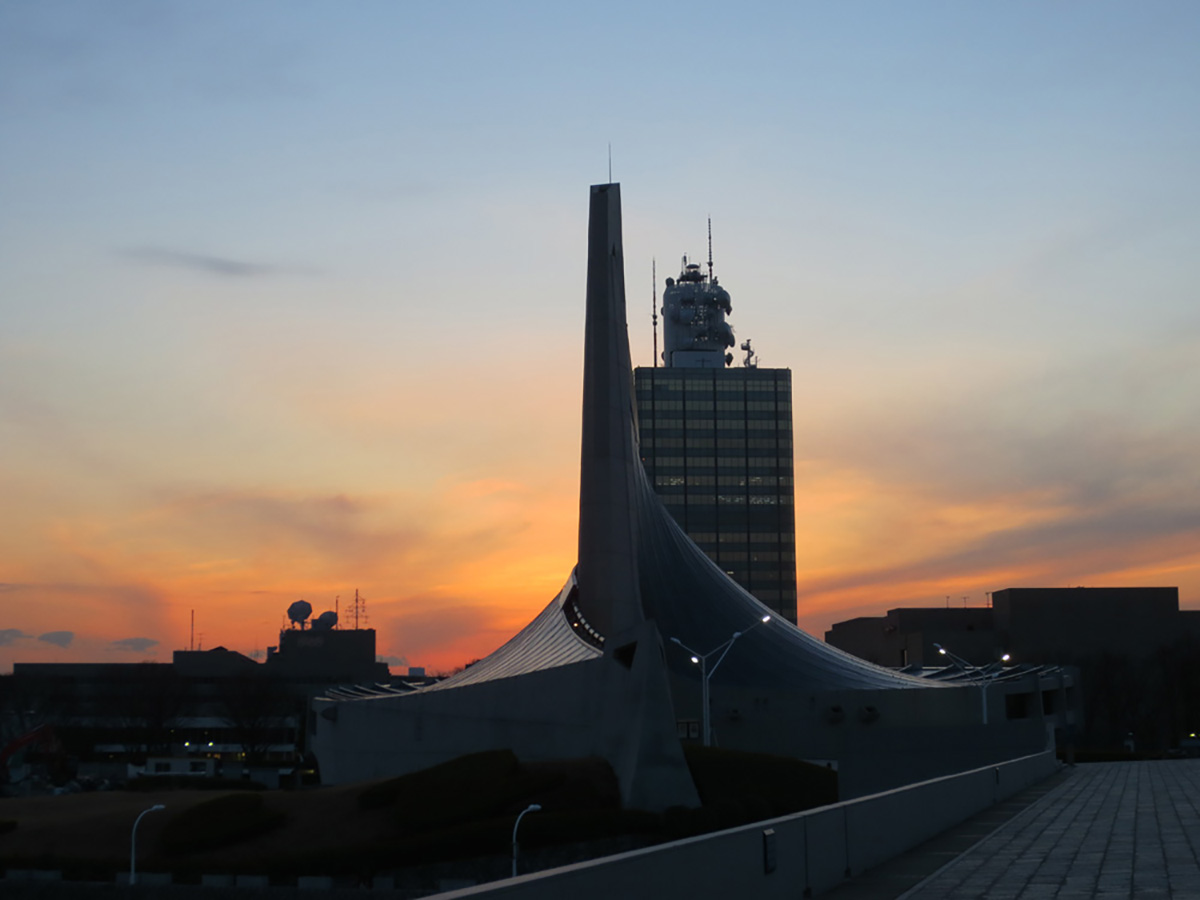

  • O pequeno ginásio

Este foi criado em uma base circular e um mastro cabos tensores radiais pendurar simetricamente. Em vez de duas lajes de concreto, o único mastro é construído sobre uma única placa.

A cobertura é construída como uma estrutura laminar, de acordo com um princípio semelhante à rede de arame com bordas rígidas. Em vez de fios de aço, formando a estrutura de um conjunto de feixes de suportes de suspensão encontram-se entre o anel exterior e um tubo de aço que se eleva entre a bobina e que são suportadas a intervalos regulares vigas diagonais âncora subsequentemente, as placas de aço revestidas com 4,5 mm de espessura e de forma a cobertura exterior.

Materiais

Os edifícios são o resultado de uma combinação de aço, alumínio, vidro e concreto “beton brut”, cuja validade como material aparente foi um tema recorrente na arquitetura de Kenzo Tange.
