Torre Cube

Arquiteto
Ano de Construção
2004-2005
Altura
70 m
Pisos
16
Elevadores
3
Área (pegada)
2.520 m2
Localização
Guadalajara, México
Algumas partes deste artigo foram traduzidas usando o mecanismo de tradução do Google. Entendemos que a qualidade desta tradução não é excelente e estamos trabalhando para substituí-los com traduções humanas de alta qualidade.

Introdução

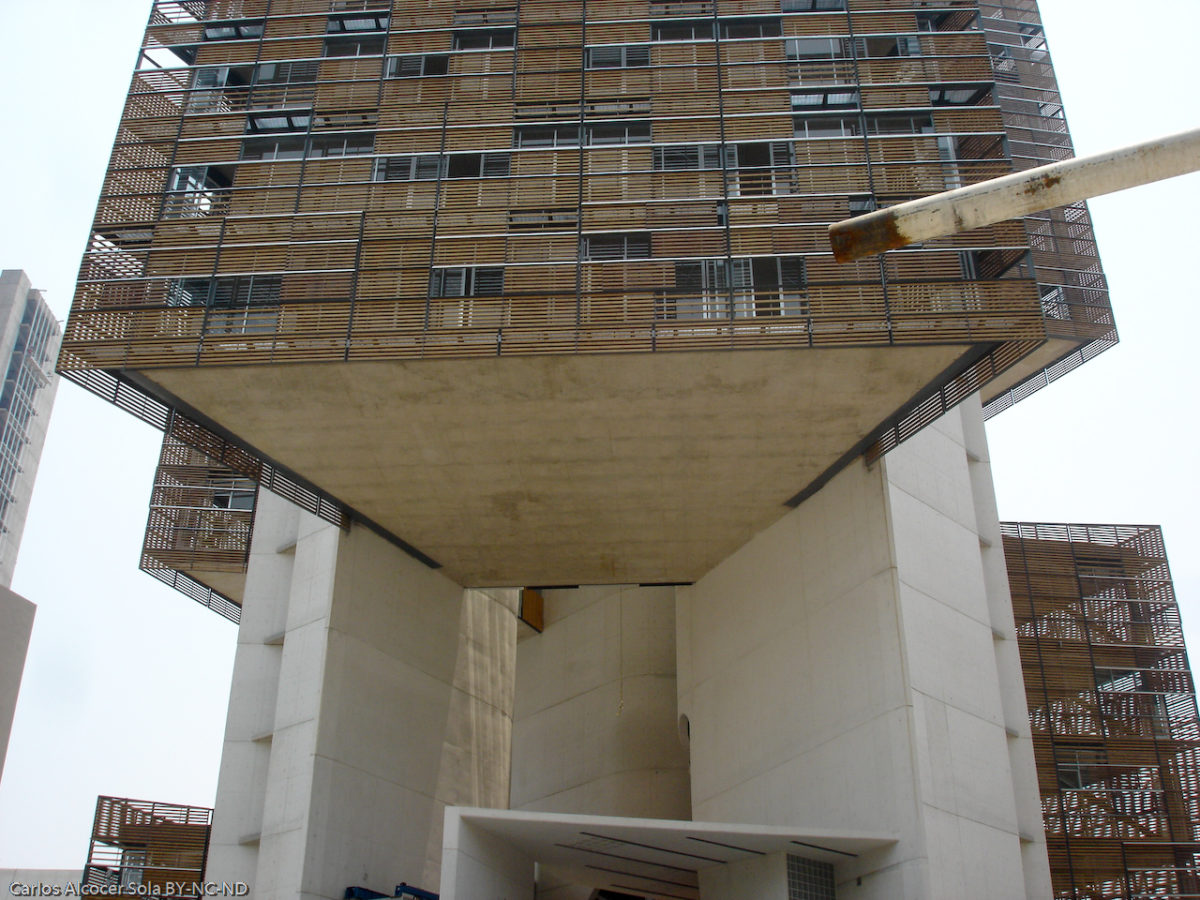

O edifício de escritórios “Torre Cube”, o arquiteto catalão Carme Pinos tornou-se o foco das atenções em Guadalajara (México).

Esta torre é de 70m de altura e foi construído em uma área de alta intensidade sísmica.

A oportunidade ea singularidade do projeto Torre Cube, surgiu depois de uma comissão privada, permitiu a resposta arquitetônica buscando uma linguagem refinada que serve uma idéia poderosa e ousada. Cube Torre brinca com gravidade, com o equilíbrio de suas partes, que é confiada a um sistema racional de peças de concreto.

O jogo tem a sua resposta perceptual estrutural imediata após leis precisas que afetam o gesto e forma.

As variáveis ​​ambientais são argumentos que têm ajudado a definir a materialidade do edifício, focando o seu espaço de escritório para um pátio arejado que permite sucção de ar suave e não requer instalações a serem tratadas.

Localização

Localizado no sofisticado bairro de Puerta de Hierro, Guadalajara, capital de Jalisco, México.

Conceito

Escritórios da oposição que exigem que os funcionários trabalhem fechado dentro de quatro paredes, levantou Pinos Arquitetado não só em termos de beleza escultural, mas especialmente concebido para proporcionar uma experiência melhor para os usuários.

O projeto decorre do desejo de criar escritório ventilado e iluminado, todos com luz natural, e onde, dado o bom clima da cidade de Guadalajara, o ar condicionado não era necessário.

Espaços

Os volumes fragmentados, o que gera altos terraços transformados em espaço urbano windows-central ea grande varanda, que abre o edifício à paisagem da arquitetura que se perde autismo.

O edifício tem 20 andares totais, quatro dos quais são utilizados como estacionamentos (-12,90 a -4,35 m níveis) e o resto é o uso do escritório (níveis -1,50 para 48,05).

O centro do edifício, isto é, o espaço entre a circulação três vertical é um espaço aberto, que é iluminado lateralmente alternadamente a remoção de três andares e módulos de escritório que enquanto as janelas tornam-se espaço central para fazer circular o ar que dá a possibilidade de remover o ar condicionado.

Estes funcionam “núcleo”, como a estrutura principal do edifício, e cada um deles tem todos os elementos de serviços, há um elevador em cada uma delas, uma escada e sanitários públicos.

Estrutura

Nós usamos uma estrutura mista de concreto armado, concreto e aço estrutural pós-tensionado calculado e projetado pelo escritório de Louis M. Bozzo, Msc., PhD.

O edifício foi desenvolvido a partir de três núcleos de concreto, que são a única estrutura de apoio em todo o edifício. Destes grande soprado até 10 m com lajes de até 22 m. que foram levantadas pelo uso maciço de lajes pós-tensionadas inovadoras e vigas de parede de metal. Estes três núcleos contêm todas as instalações e circulação vertical.

  • Núcleos

Os núcleos são a única estrutura do edifício balançado deixar de vigas principais que sustentam as lajes pós-tensionadas dos pisos, esses núcleos são pilares, mantendo apenas a estrutura toda.

Destes deixando uma grande vigas em cantilever de profundidade variável de acordo com o número de plantas. As lajes de pós-tensionados estão associadas a estas vigas, sem assistência de qualquer pilar. Isso nos permite desenvolver um estacionamento muito livre e módulos de escritório fornecer sem impedimentos.

  • Andares

Nos níveis de estacionamento (cave) a estrutura se estende por todo o campo (50x60m), enquanto que, a partir dos primeiros escritórios de nível, o edifício é concebido como um escritório diferente três pares de módulos ligados por três serviços básicos conter a circulação vertical, considerando esta forma estrutural ideal levantado para manter a estética

Transmissão de carga

Em primeiro lugar, deve notar-se que o custo final de um edifício é determinado por diversos factores, entre os quais o sistema de transferência de carga adoptadas, com as suas luzes e materiais. Em geral, um edifício vai ser mais barato, mais claramente definida são os mecanismos de transferência de carga. Isto é porque o modelo de cálculo, em tal caso será mais precisa e optimização impactando secções e membros eficaz. Além disso, a escolha correcta do material e tipo de influenciar o custo final. Função e forma devem ser ligados entre si, tanto quanto possível.

O sistema de transmissão de carga é simples e clara: cada laje repousa sobre estruturas metálicas laterais suspensas, que são baseados em telas curvas, que transmitem sua carga para a fundação.

Cantilevers

Como indicado Luis Bozzo (www.luisbozzo.com) as grandes lajes de 10m até 22m, 16m com luzes de médios foram levantados pelo uso maciço de vigas de pós-tensionadas inovadoras parede de metal forjado permitindo plantas abertas e relacionamentos só borda luz L/55 com valores médios de aço pré-esforço apenas 3,3 kg / m² e 10 kg de aço corrugado / m² só.

Ruffles foram concebidos de forma a compensar um ao outro. Ou seja, áreas e centro de gravidade destes foram projetados para minimizar o momento de derrube, compensando os blocos juntos. Assim, não há reacções de experiência à tração baseado telas. Esta é uma consideração importante para o desenho da base, uma vez que é complicado e caro para extrair ancorá-las no disso sísmica forte sítio determinante.

Materiais

Cimento branco e madeira são alguns materiais que acompanham o betão convencional para aço, alumínio e vidro.

  • Vigas

Vigas de aço utilizado para a parede significativamente menor o seu próprio peso em comparação com uma viga de parede convencional e permitem a passagem da luz natural. Por outro lado, facilita o processo de construção, porque algum módulo começar em níveis elevados e é cara para os manter encostado.

Com vigas de metal de parede e módulos de pós-tensionadas e desapuntalan executados em menos de 7 dias.

  • Fachadas

O exterior é composto de um corpo de cortinas de madeira com portas de guarda-chuvas que fazem interiores e janelas operáveis ​​com estruturas de aço deslizante.
Esta “pele dupla” proporciona ventilação natural suficiente para o prédio, que raramente requer o uso de ar condicionado (lembre-se, é em Guadalajara).

  • Iluminação

Bom luz natural é fornecido pela abertura de espaço que dá ao ‘átrio », graças aos três andares, grandes varandas e terraços.
